Cliente: VoltaCore
País: Alemania

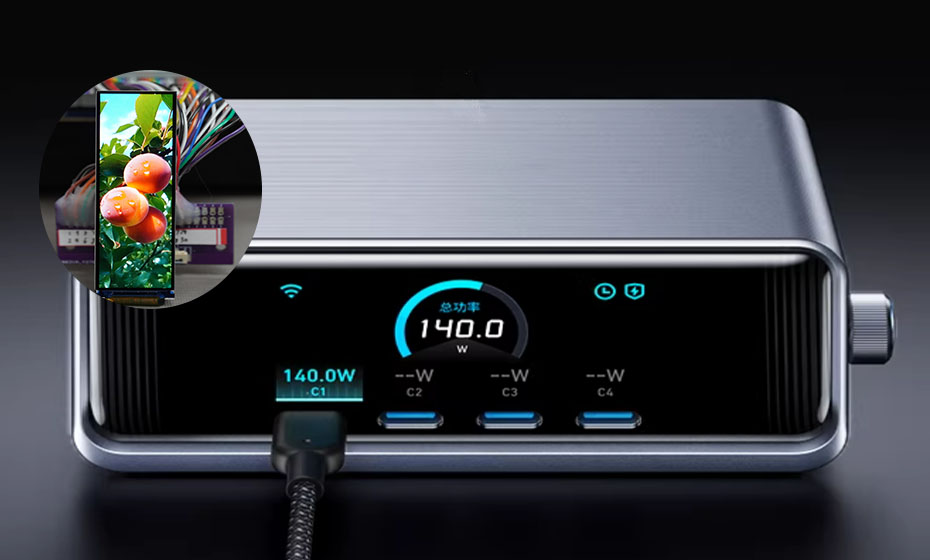

Puntos fuertes del producto: pantalla TFT de 3,0 pulgadas en una batería externa de gama alta.

• Área de visualización ultra ancha (22,13×72,91 mm) – Muestra claramente el voltaje, la corriente, la capacidad restante, el tiempo de carga y la temperatura.

• Ángulo de visión completo (TODOS)– Se puede leer desde cualquier ángulo, lo que mejora la experiencia del usuario.

• Alta resolución (170×560)– Texto e iconos nítidos para una sensación de alta calidad.

• Interfaz RGB– Alta frecuencia de actualización para obtener datos en tiempo real.

• Amplio rango de temperatura de funcionamiento (-20℃ a +70℃)– Apto para uso en exteriores y viajes.

• Modo transmisivo– Funciona bien tanto en interiores como en exteriores.

Desafío encontrado

Durante la integración, el microcontrolador principal de la batería externa tenía una capacidad limitada para controlar la interfaz RGB, lo que provocaba parpadeo en la pantalla y una visualización de datos inestable cuando el voltaje de la batería caía por debajo de 3,5 V. La pantalla también presentaba imágenes fantasma durante las actualizaciones rápidas de datos.

Solución

El equipo de ingeniería de Goldenvision trabajó con VoltaCore para:

1. Ajustar los parámetros de temporización RGBen la secuencia de inicialización del circuito integrado controlador AXS15231B.

2. Agregue un regulador LDO de 3,3 V dedicado.para estabilizar la fuente de alimentación de la pantalla, independientemente de las fluctuaciones del voltaje de la batería.

3. Optimizar la velocidad de fotogramas del MCUpara que coincida con el tiempo de actualización recomendado de la pantalla.

Tras dos rondas de depuración, se eliminaron por completo el parpadeo y el efecto fantasma, incluso en condiciones de batería extremadamente baja.

Ventajas de la pantalla TFT Goldenvision de 3 pulgadas en este proyecto

• Soporte técnico rápido– Respuesta rápida y asistencia para la depuración in situ (remota).

• Diseño mecánico compacto– Su diseño delgado (1,58 mm de grosor) se adapta fácilmente a las carcasas de baterías externas de alta gama.

• Funcionamiento fiable a largo plazo– Rendimiento estable en todo el rango de temperaturas de almacenamiento (-30℃ a +80℃) y de funcionamiento.

• Circuito integrado controlador probado (AXS15231B)– Excelente compatibilidad con los microcontroladores más comunes.

• Personalizable– La interfaz RGB permite una adaptación flexible a diferentes diseños de placas base.
